Cara Membaca Jalur Kiprok Honda, Wajib Paham Biar Aki Nggak Tekor Mulu
JADWALBALAP.COM, JAKARTA – Pernah ngalamin lagi asyik-asyiknya touring lintas provinsi, misalnya sedang menikmati jalur eksotis di Bali atau sekadar asyik riding rombongan membelah kabut di Bogor, lalu tiba-tiba bohlam lampu depan putus terus-terusan? Atau yang lebih parah, motor mendadak mogok karena aki tekor tak tersisa?

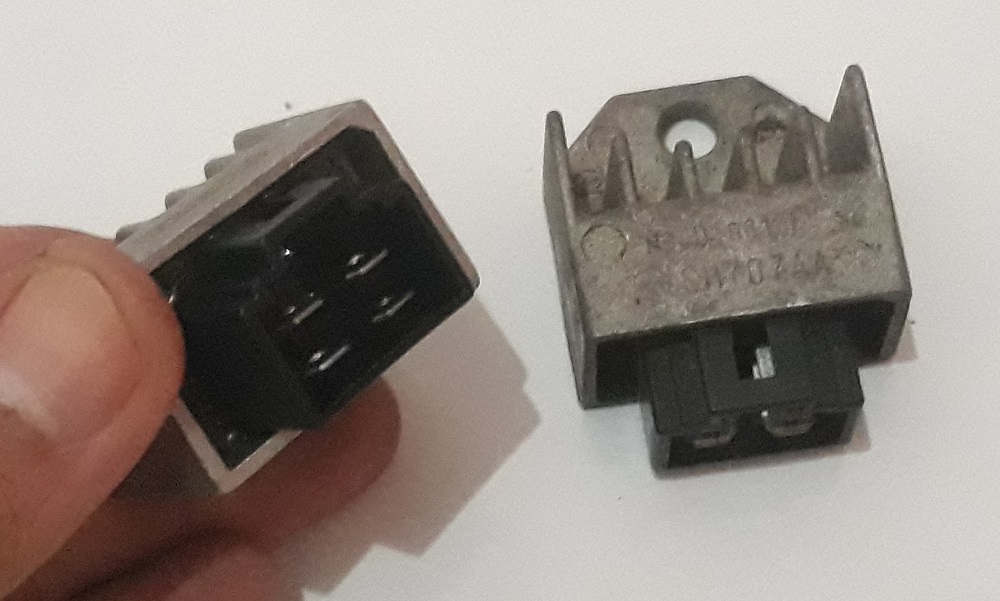

Kalau iya, jangan buru-buru menyalahkan akinya. Tersangka utamanya sering kali adalah kotak kecil bersirip logam yang tersembunyi di balik bodi motor kita, yaitu Kiprok atau Rectifier Regulator.
Buat yang suka ngoprek motor sendiri, memahami jalur kiprok adalah ilmu wajib. Tenang, nggak perlu jadi sarjana elektro buat memahaminya. Mari kita bedah khusus untuk motor Honda standar (sistem half-wave 4 pin) dengan bahasa manusia sehari-hari!
Dua Nyawa di Dalam Satu Kiprok
Sebelum masuk ke warna kabel, kita harus tahu dulu kalau kiprok itu ibarat petugas dengan dua job desc yang berbeda:
– (Rectifier): Mengubah arus bolak-balik (AC) liar dari spul mesin menjadi arus searah (DC) yang sopan untuk mengisi daya aki.
– (Regulator): Menahan arus AC dari spul agar tegangannya tidak bablas saat mesin digas kencang, supaya bohlam lampu depan tidak meledak.
Warna Kabel Kiprok Honda

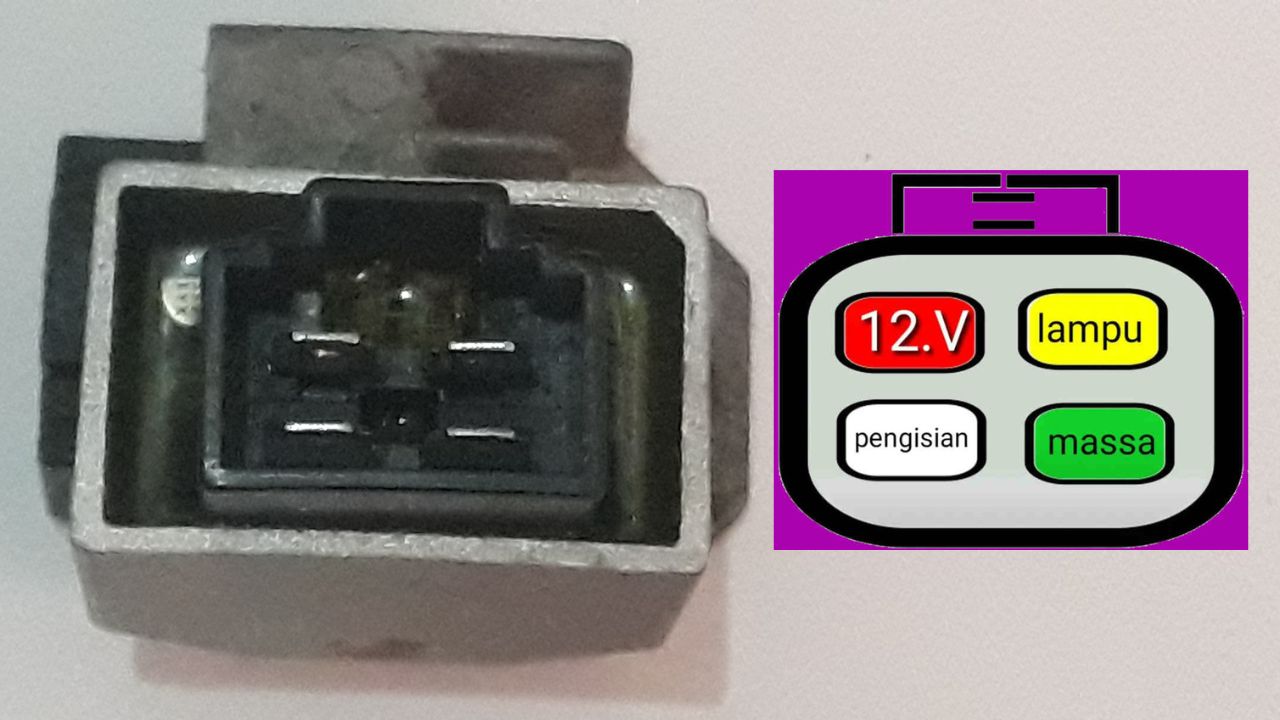

Pabrikan Honda punya standar warna kabel yang sangat konsisten. Kalau soket kiprok dipegang dengan posisi pengunci atau kancingan ada di atas, begini peta jalurnya:
– (MERAH): Ini adalah jalur aki atau arus output DC. Listrik yang sudah rapi dan stabil keluar dari sini, lewat sekring, lalu masuk ke aki untuk proses charging. Kalau jalur ini mati, aki pasti tekor.
– (PUTIH): Ini jalur pengisian AC atau input utama. Arus AC tegangan tinggi dari putaran spul masuk ke kiprok lewat kabel putih ini untuk diproses menjadi DC.
– (KUNING): Ini jalur lampu AC. Arus dari spul sebenarnya langsung menuju saklar lampu depan. Tapi kabel kuning ini mampir dulu ke kiprok agar tegangannya ditahan maksimal di 14 Volt. Tanpa tahanan ini, sekali gas ditarik, lampu langsung putus!
– (HIJAU): Ini jalur massa atau ground negatif yang nempel ke bodi rangka motor. Walau kelihatannya sepele, kalau kabel hijau ini putus atau berkarat, kiprok bakal eror total.
Deteksi Dini Kiprok Jebol
Biar perjalanan jauh tetap aman, kenali dua skenario kiprok rusak ini:
-Kasus Undercharge (Pengisian Kurang): Kiprok gagal menyuplai listrik ke kabel merah. Aki perlahan tersedot habis. Gejalanya sangat khas, klakson sember, starter elektrik ngadat, dan motor injeksi bisa mendadak mati total di tengah jalan.
-Kasus Overcharge (Pengisian Berlebih): Kiprok gagal menahan tegangan. Arus yang masuk ke lampu dan aki bablas tak terkendali. Gejalanya juga mudah ditebak, ganti bohlam lampu depan selalu putus terus di hari yang sama, aki panas dan menggembung, serta sangat berisiko membakar ECU motor.
Intinya, jangan anggap remeh si kotak kecil bersirip ini. Sedikit pemahaman soal kabel-kabelnya bisa menyelamatkan Anda dari pengeluaran besar dan dorong motor di pinggir jalan!.fey
